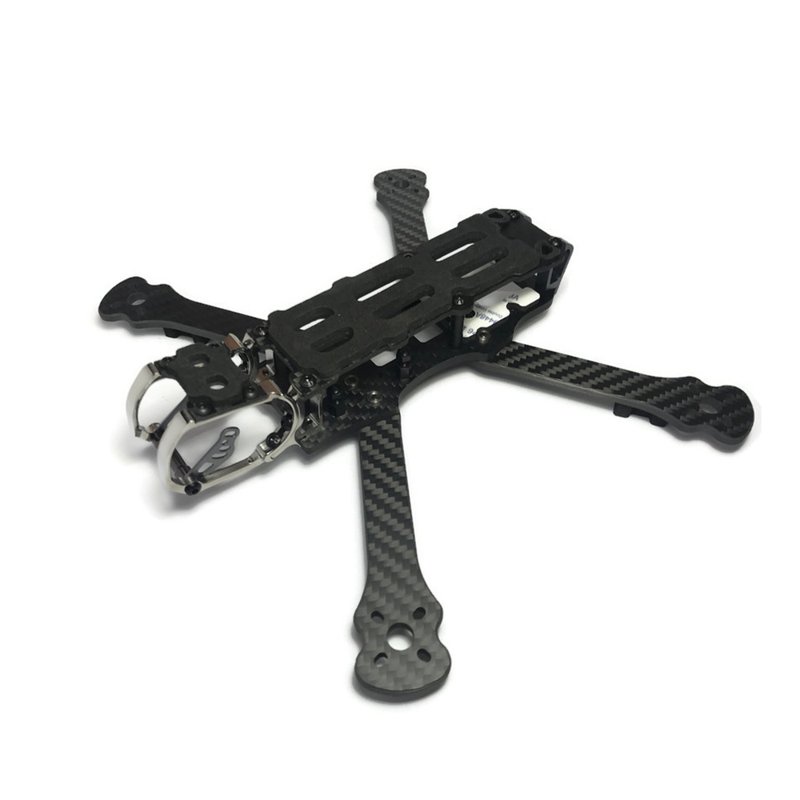

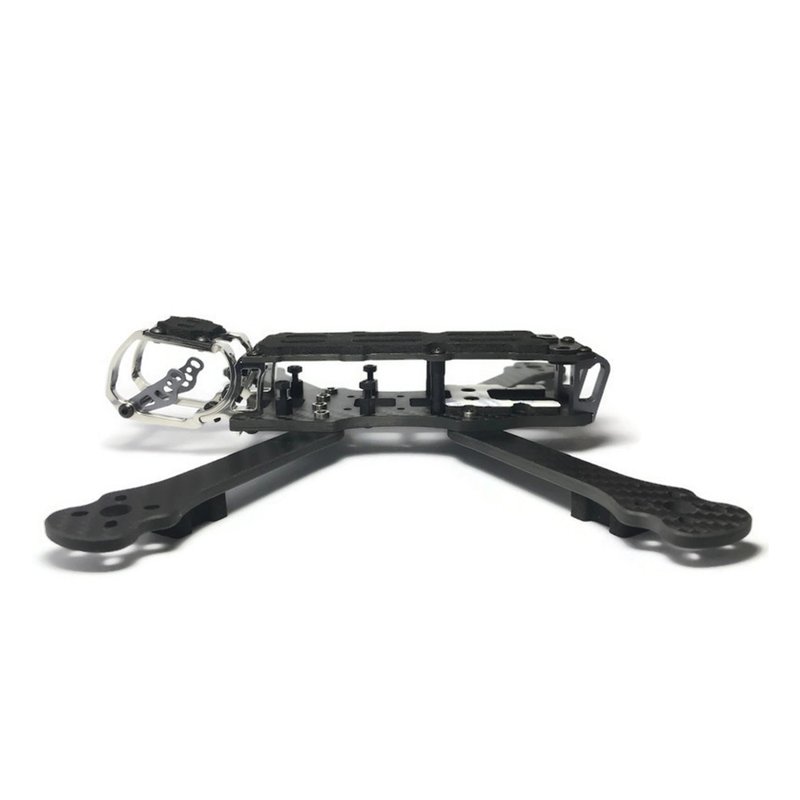

Рама квадрокоптера Armattan Badger DJI Edition

Найти способ просто вписать технологию DJI внутрь Badger было для Armattan непростой задачей. Во-первых, у Badger не было предусмотрено места для управления антеннами, а во-вторых, что более важно, FOV камеры DJI захватывал бы пропеллеры в кадре HD-трансляции и записи. Конечно, Armattan

могли справиться с этим лучше.

DJI Badger адаптирован под все эти требования. Armattan доработали верхнюю пластину под LiPo-аккумулятор и создали собственные литые резиновые элементы для управления антеннами DJI. Armattan

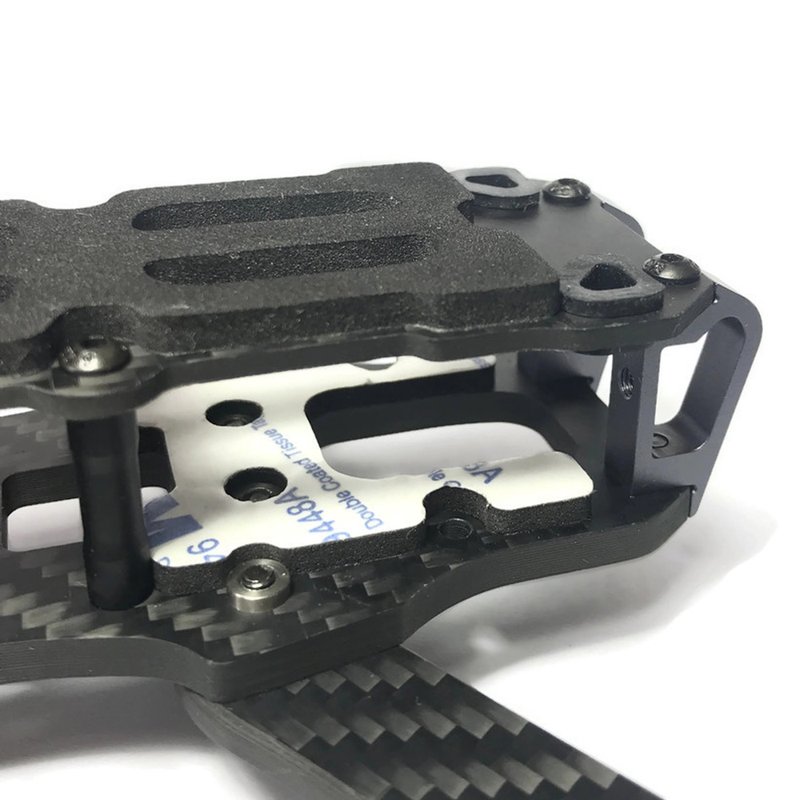

изменена позиция передней камеры, чтобы убрать пропеллеры из поля обзора HD-трансляции, а Armattan также изготовили индивидуальные 2-сторонние 3M вспененные материалы для крепления DJI Air Unit с лёгкостью, обеспечивая при этом лучшую защиту от ударов. В результате Badger выглядит так, будто он был спроектирован вокруг технологии DJI, со всеми преимуществами последнего флагманского релиза Armattan.

Клетка
Это новейшая версия титановой клетки Armattan, такая же, как на Marmotte. И на случай, если вы ещё не слышали о преимуществах этой клетки по сравнению с другими, Armattan быстро расскажут о них здесь.
• Независимый наклон HD-камеры означает, что не нужно возиться с поролоновыми клиньями для передней или задней записывающей камеры.
• Широкий диапазон вариантов наклона FPV-камеры. От 10 градусов до чрезмерного значения.
• 1 мм спасатели FPV-камеры: рассчитаны на изгиб, чтобы ваша камера не сломалась.
• Минимизированный вес благодаря современному 6-осевому процессу фрезеровки.

И самое лучшее? Все эти преимущества дополняют надёжное крепление и невероятную защиту, которых вы ожидаете от этого товара.

Лучи
Поскольку съёмные лучи — главная особенность этого релиза, Armattan хотят особо рассказать, как они работают. Лучи крепятся двумя болтами и двумя утопленными гайками каждый. Утопленные гайки заходят прямо в 4 мм основную пластину, поэтому не нужно беспокоиться о расслоении. При установке лучи сходятся в центре основной пластины, дополнительно фиксируя конструкцию. Мы предоставляем вам удивительно прочный и точный продукт, и Armattan уверены, что вы будете полностью доверять этой раме.

Прочие детали
Эта рама оснащена множеством других полезных элементов. Как вы и ожидали, удлинённая алюминиевая задняя часть обеспечивает защищённое крепление. Рама сохраняет совместимость с пропеллерами 5,5 дюйма для тех, кто любит балансировать на грани, а удлинённый корпус позволяет легче разместить HD-камеру и более крупный LiPo-аккумулятор даже при большом наклоне камеры. FC можно установить на 30,5 мм или 20 мм крепления, а также предусмотрены задние крепления 20 мм для VTX или любой другой платы.

Учитывая различия в карбоне и дополнительный крепёж, можно ожидать, что эта рама будет заметно тяжелее версии с фиксированными лучами (Marmotte). Однако благодаря нашему опыту в проектировании и продуманной оптимизации Armattan удалось ограничить разницу до 15 г. Спасибо потом скажете.

Характеристики
• Вес рамы: примерно 130 г
• Расстояние между моторами: 236 мм
• Форма рамы: Compressed X
• Толщина основной пластины: 4 мм
• Толщина лучей: 4 мм
• Крепёж:
• Шаблон крепления мотора: 22xx
• Крепление стека FC: совместимо с 20 мм и 30,5 мм
• Крепление FPV-камеры: мини-камера (21мм)
• Крепления FPV-антенн: резиновые проходные втулки для антенн
• Максимальная высота стека: 20 мм
• Гарантированные детали: все

Рекомендуемые компоненты
• Размер мотора: 2306
• Регуляторы (ESC): 30a
• Размер пропеллера: до 5,5"
• LiPo: 4-5S/1500 мАч

Комплектация
Титан
• 2x кронштейна клетки камеры
• 2x анкера клетки камеры

Аппаратное обеспечение
• 6x железных болтов M3 4 мм
• 14x стальных болтов M3 12.9 класса, 6 мм
• 10x стальных болтов M3 12.9 класса, 8 мм
• 10x стальных болтов M3 12.9 класса, 10 мм
• 12x утопленных гаек
• 4x железных болтов M3 16 мм
• 4x железных болтов с полукруглой головкой M2 5 мм

Алюминий
• 1x передняя стойка 23 мм
• 2x чёрные стойки 20 мм
• 2x хвостовые стойки
• 2x спасателя камеры

Нейлон
• 4x стойки M3 6 мм
• 4x гайки
• 4x шайбы M2

Карбоновое волокно
• 1x верхняя пластина (LiPo) 2 мм
• 1x пластина под HD-камеру 1,5 мм
• 1x основная пластина 4 мм

Прочее
• 1x ремень для LiPo
• 1x поролоновая подложка под LiPo
• 1x клейкая поролоновая подложка для Air unit
• 1x поролоновая подложка под HD-камеру
• 4x посадочные площадки Dog-bone
• 2x резиновые втулки для антенн
• 1x напильник со стальным алмазным напылением
• 1x инструкция по сборке
