Комплект электроники Lumenier LUX Mini F7 20x20

Lumenier F7 Mini Stack — это лучший выбор стека 20x20 для мини-квадрокоптеров любых типов. Мощный полётный контроллер F7 позволяет с лёгкостью обрабатывать одновременные процессы, обеспечивая стабильный и чистый сигнал для ваших датчиков.

Регулятор (ESC) 2-6S Mini Razor Pro 45A использует новейшую прошивку BLHeli_32, работающую совместно с дополнительным процессором F3, что даёт ещё больше запаса производительности. Инновационная модульная система питания Mini Razor Pro позволяет пользователю установить один из трёх различных модулей, придающих 4-в-1 регулятору (ESC) дополнительный функционал в области управления питанием. Выберите модуль фильтра питания, модуль дополнительной ёмкости или модуль стабилизатора напряжения, чтобы адаптировать Mini Razor Pro под свои конкретные потребности (модули продаются отдельно).

Соедините всё вместе с видеопередатчиком (VTX) с поддержкой Smart Audio, способным работать на 5 различных уровнях мощности передачи — от PIT до 800мВт. Этот стек 20x20 составит достойную конкуренцию любому стеку 30x30, при этом имея лишь малую долю его размера, веса и стоимости!

Особенности
• MCU: 216МГц STM32F722RET6
• IMU: ICM20602
• OSD: AB7456
• Blackbox: 128Мбит / 16Мбайт
• Встроенные противовибрационные силиконовые втулки
• 6x UART со встроенной инверсией
• Поддержка 1x Softserial
• 1x I2C
• 1x разъём SH1.0_8pin (Vbat/G/Curr/TLM/S1/S2/S3/S4)
• Фильтрованный выход питания Vbat для видеопередатчика (VTX)
• Управление камерой
• Поддержка протоколов Smartaudio и Tramp для VTX
• Поддержка LED-ленты WS2812
• Контактная площадка для зуммера
• Вход: 6~36В (LiPo-аккумулятор 2~8S)
• BEC: 5В 3А непрерывный
• LDO 3.3В: Макс.200мА

Программные/аппаратные особенности
• Поддержка Betaflight - цель LUXMINIF7
• Прошивка BLHeli через passthrough поддерживается аппаратно

Характеристики
• Высококачественная позолоченная печатная плата (PCB)
• Разъём Micro USB для программирования
• Размеры: 28x28x6мм (включая высоту USB)
• Крепёжные отверстия: 20мм квадрат по центрам отверстий
• Вес: 5г

Mini Razor Pro 45A
• Новый MCU F3, работающий на 108МГц (в старых регуляторах ESC используется F0 на 48МГц)
• Прошивка новейшего поколения на базе BLHeli_32 (цель Razor_32)
• Поддержка DSHOT 1200, Proshot, Oneshot125 (125-250мкс), Oneshot42 (41,7-83,3мкс) и Multishot (5-25мкс). Автоопределение.
• Модульная система питания для дополнительной кастомизации (модули продаются отдельно)
• Увеличенные контактные площадки для моторов для удобства монтажа и обслуживания
• Адаптивный тайминг, совместимость с широким диапазоном моторов и KV
• Технология синхронного выпрямления повышает эффективность, снижает нагрев
• Мощное рекуперативное торможение / активное торможение.
• Совместимость с LiPo-аккумуляторами 2-6S

Настройте Mini Razor Pro ещё точнее под себя с помощью опциональных модулей питания.

Примечание: модули продаются отдельно.

Характеристики
• Вход: LiPo-аккумулятор 2-6S
• Постоянный ток: 45А
• Пиковый ток: 60А
• Размеры: 33x46x5мм
• Крепёжные отверстия: 20x20 M3
• Сигнальный провод: 7см
• Вес: 12,5г
• Распиновка 8-контактного разъёма: VBAT, земля, ADC тока, TLM, мотор 1, мотор 2, мотор 3, мотор 4

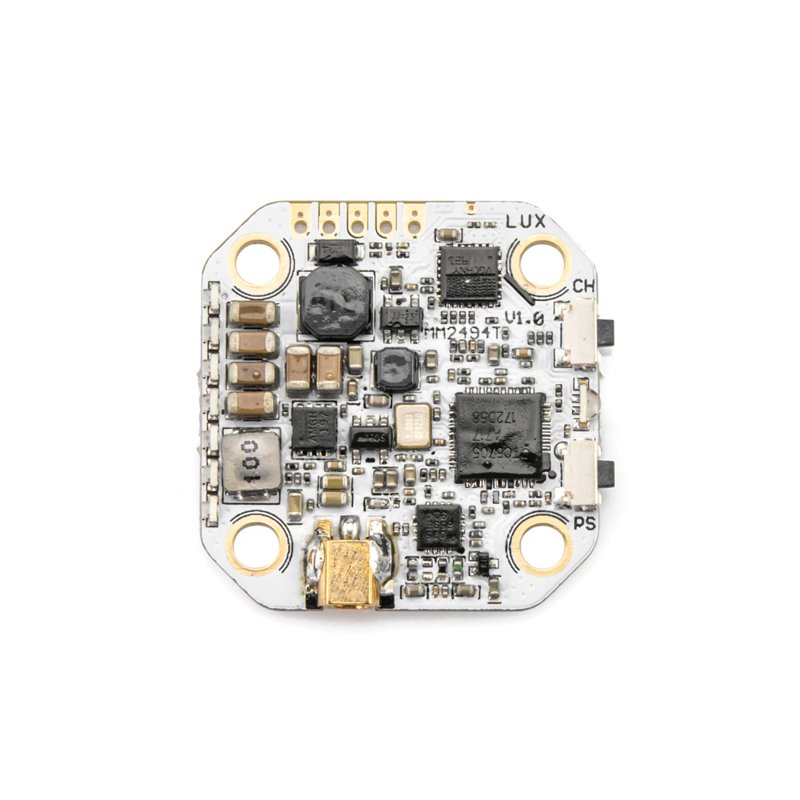

Видеопередатчик (VTX) LUX Mini
LUX Mini VTX поставляется с штыревой антенной, однако для максимальной производительности рекомендуем обновиться до антенны AXII, представленной в данном комплекте.
• Компактный стековый дизайн 20x20
• Регулируемая мощность от 25мВт до 800мВт + режим Pit
• Крепление на крепёж M3 или M2
• Конформное покрытие для дополнительной защиты
• Лицензированный Smart Audio от TBS
• Опциональная защитная крышка в комплекте
• Входное напряжение: 7-36В DC
• Выходное напряжение: 5В 1А
• Ток потребления при входном напряжении 12В: 40мА @Pitmode, 95мА @25мВт, 185мА @200мВт, 250мА @500мВт, 380мА @800мВт
• Каналы: 48 каналов, включая RaceBand
• Мощность: PIT/25/200/500/800 мВт
• Крепёжное отверстие: M3 (M2 с пластиковой крышкой) 20*20мм
• Размеры: 28*28*3,3 мм
• Вес: 4,46г (без крышки), 5,4г (с крышкой)
